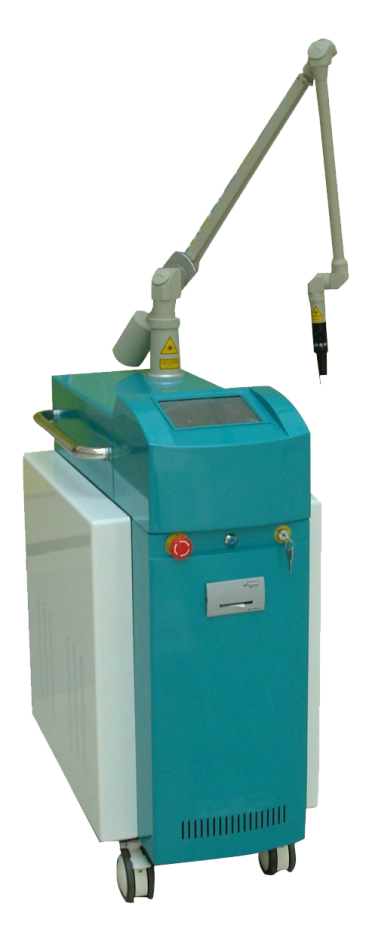

QY-520A型Q開關Nd:YAG激光治療儀
治療機理
QY-520A型Q開關Nd:YAG激光治療儀是采用摻釹釔鋁石榴石（Nd3+：YAG）晶體作為激光工作物質， KD*P晶體普克爾盒作高速電光主動式Q開關，非線性晶體KTP作為頻率上轉換器（倍頻器）使基波1064nm轉換為532nm波長（純綠色）激光，因此該治療儀又名“電光Q開關雙波長Nd:YAG激光治療儀”。
適應癥和禁忌癥
適應癥：
1064nm 激光用于藍黑色皮膚色素性病變的治療；
532nm激光用于紅褐色皮膚色素性病變的治療。
結構
該產品由主機部分、七關節導光臂、腳踏開關組成；
主要技術性能
激光類型： 電光Q開關雙波長Nd:YAG激光器
激光模式： 多模
激光輸出波長： 1064nm 532nm
單脈沖寬度： 7ns+20% 7ns+20%
單脈沖最大能量： 1000mJ+10% 500mJ+10%
最大能量密度： 12J/cm2 6J/cm2
治療光斑直徑： Ф1mm--Ф8mm 連續可變 （+20%）
重復頻率： 1--10Hz連續可變（+10%）
冷卻方式： 內循環全封閉水冷卻
瞄準光束： 650nm波長半導體激光（紅色、＜5mw）
光束傳輸方式： 七關節導光臂（含固定導入節）
供電電源： ～220V 50Hz
激光器終端輸出半角發散角： 20mrad—55mrad;（1064nm、532nm）
激光光束半角發散角： ≤3.5mrad （1064nm、532nm）
能量不穩定度： St (1064nm)+5% St (532nm)+5%
能量復現性： Rp (1064nm)+5% Rp (532nm)+5%
